MV-1.
Durchdacht bis zum Anschluss.
Definierte Anschlussmodule als gemeinsame Grundlage für Materialbereitstellung und Montage. Mit dokumentierten Varianten für DN32 und DN40.
MV-1 · Schematische Darstellung, keine Einbauzeichnung
Eine Kombination.
Klar zugeordnete Module.
MV-1 verbindet die wiederkehrenden Anschlussbereiche einer Wärmepumpenanlage mit einer strukturierten Material- und Dokumentationslogik.
- Anschlussgruppen statt einer ungeordneten Teileauswahl
- Zuordnung von Bauteilen und Mengen zum jeweiligen Modul
- Variantenabhängige Speicher- und Außeneinheitenanschlüsse
Midea-Modell, Speicherausführung und Anlagenkonfiguration werden vor einer verbindlichen Paketauswahl abgestimmt.
Jeder Anschluss
hat seinen Platz.
Die Bezeichnungen stammen aus der vorhandenen MV-1-Dokumentation.
| Modul | Anschlussbereich | Zuordnung |
|---|---|---|
| MV-1 VLHK | Vorlauf Heizkreis | Gemeinsame Modulstruktur |
| MV-1 RLHK | Rücklauf Heizkreis | Gemeinsame Modulstruktur |
| MV-1 TW | Kaltwasser-Zulauf | Gemeinsame Modulstruktur |
| S-KSE32 / S-KSE40 | Anschluss Kombispeicher | DN32 / DN40 |
| M-V1WP32 / M-V1WP40 | Anschluss Außeneinheit | DN32 / DN40 |
| MV-1 | Grundmaterial: Rohr, Befestigung, Dämmung | Ausführung und Mengen abstimmen |
DN32 oder DN40.
Passend zur Planung.
Die Dimension ergibt sich aus der technischen Auslegung. Sie wird zusammen mit Rohrsystem, Anschlussmaßen und Gerätekombination betrachtet.
Anschlussmodule für DN32
Vorlauf, Rücklauf und Kaltwasser-Zulauf ergänzen die variantenabhängigen Module. Rohrabmessungen, Fittings und Mengen werden in der Paketstückliste festgelegt.
Das Zusammenspiel verstehen.

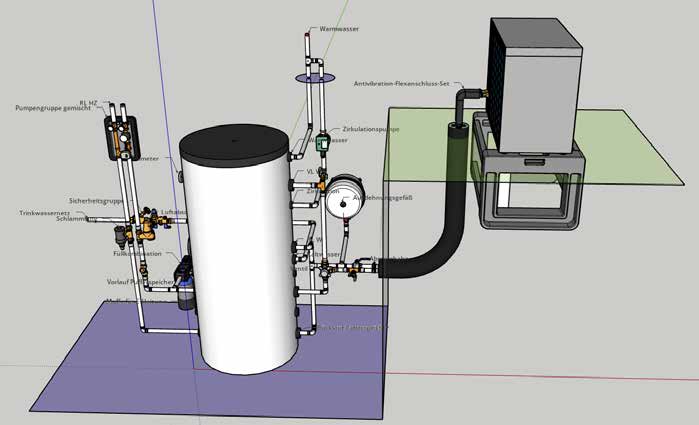

Schematische Darstellung aus der vorhandenen MV-1-Unterlage. Kein Nachweis eines vollständigen Lieferumfangs.
Den Aufbau
vor Augen.
Die vorhandenen Unterlagen verbinden eine schematische 3D-Ansicht mit Modulstücklisten. Für das konkrete Projekt zählt der abgestimmte Dokumentationsstand.
Was gehört dazu?
Die verbindliche Grundlage bildet die Stückliste Ihrer angebotenen Ausführung.
| Anschlussbaukasten | Zugeordnete Anschlussmodule und ergänzendes Material gemäß Paketstückliste. |
|---|---|
| Wärmepumpe & Speicher | Dienen hier zur Veranschaulichung der Anbindung. Sie sind auf dieser Seite nicht als Bestandteil des Anschlussbaukastens angeboten. |
| Bauseitige Leistungen | Leitungswege, Elektroarbeiten, Aufstellung und weitere Projektleistungen werden gesondert abgegrenzt. |
| Konditionen & Lieferung | Projektbezogene Abstimmung von Umfang, Preis und Liefertermin. |
Der nächste Schritt?
Eine passende Verbindung.
Sprechen wir über Ihren Betrieb, Ihre Gerätekombination oder eine Zusammenarbeit im Vertrieb.
